Микропревключвател 5a 125 250v

Микропревключвател 5a 125 250vе малък превключвател с бързо действие, който се използва за включване и изключване на електрически вериги до максимум 5a при посочените работни граници със 125 v AC и 250 v AC. Обикновено се използва в електронни уреди, системи за управление, вендинг машини, офис оборудване, врати и капаци, уреди и др.

Уверете се, че освен съществуващата номинална стойност, типът натоварване, типът на задвижващия механизъм, силата, конфигурацията на клемите, размерите и условията на околната среда са подходящи за употребата, която планирате за компонентите.

Какво означава 5A 125/250VAC?

Обозначението "5A 125/250VAC" обикновено показва, че превключвателят може да управлява максимум 5 ампера при напрежение от 125 волта AC или 250 волта AC, ако се използва с подходящ товар, както е препоръчано от производителя.
Тази спецификация обикновено се прилага за резистивни товари.

Устройства като двигатели, соленоиди, компресори, лампи, трансформатори и електронни захранващи блокове могат да получат висок пусков ток или електрическа дъга. В такива случаи може да се наложи използването на устройства с различна степен на натоварване или прилагане на подходящо устройство за потискане.

Това представлява AC рейтинг. Това обаче не гарантира, че превключвателят е одобрен за употреба при 125VDC или 250VDC. Винаги търсете различния DC рейтинг в присвоения лист с данни, преди да продължите.

Как работи микропревключвателят?

Микропревключвателят използва механизъм с моментално действие. В момента, в който задвижващият механизъм попадне на точното място, вътрешната пружина променя контактното състояние бързо. Следователно, той позволява отлична надеждност на превключвателя въпреки минималното му движение и постоянна работна точка.

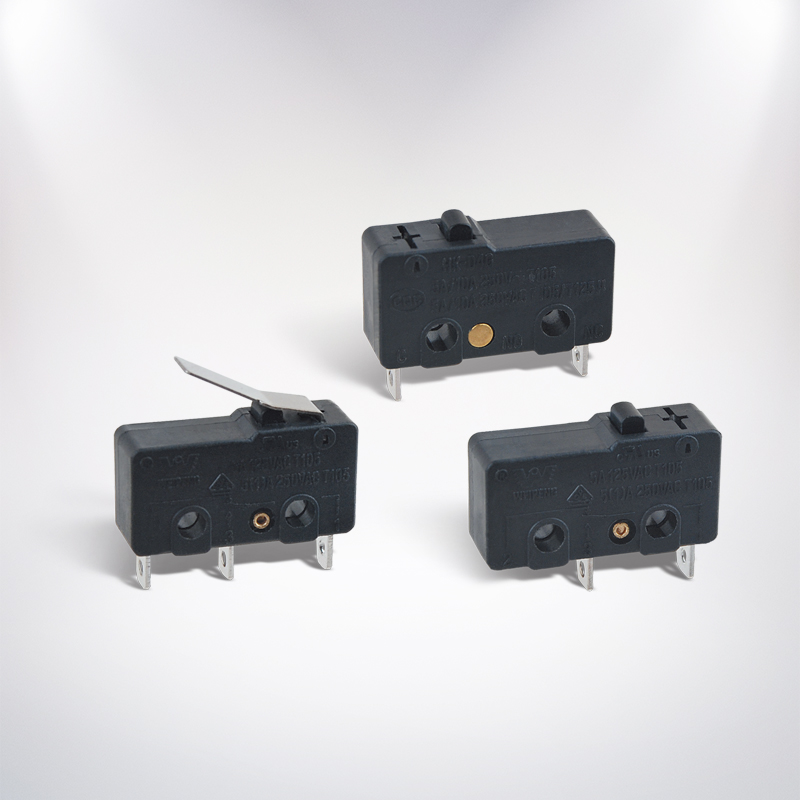

Сред типичните типове задвижващи механизми са буталото, шарнирният лост, ролковият лост и симулираната ролка. Подходящият тип задвижващ механизъм се избира въз основа на наличното пространство, посоката на движение и силата и разстоянието, необходими за процеса.

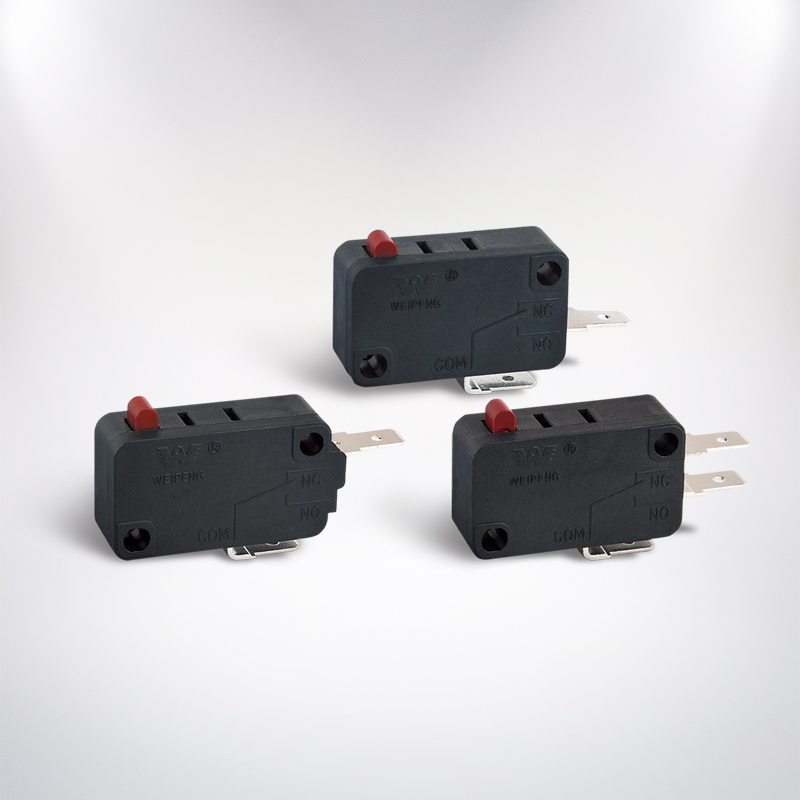

Конфигурация на SPDT терминал

Няколко модела 5A работят в режим SPDT (еднополюсен двойно хвърляне). Общите терминали в SPDT са COM, NC и NO.

Когато веригата се активира с натискане на задвижващия механизъм, използвайте COM заедно с NO. От друга страна, използвайте COM в комбинация с NC, когато веригата трябва да остане затворена в състояние на готовност и се отваря, когато задвижващият механизъм е включен. Не забравяйте да проверите етикета на действителния превключвател преди процеса на окабеляване.

Какво е чувствителен микропревключвател?

Микропревключвател, който е чувствителен, работи с доста ниска сила. Полезно е винаги, когато превключвателят се задейства с помощта на лека врата, пластмасово езиче, малък механизъм или ограничено движение.

Чувствителността се определя от повече от текущия рейтинг. Проверете следните спецификации:

• Работна сила и освобождаваща сила
• Предпътуване и надминаване
• Работно положение
• Тип и дължина на задвижващия механизъм
• Механичен и електрически живот

Използването на ролков лост може да сведе до минимум необходимото усилие от външната система. Неправилното подравняване обаче може да доведе до странично напрежение и ранен отказ. Той трябва да работи правилно, без да превишава спецификацията си за преход.

5А, 10A, 16A и 21A микропревключватели

Микропревключвателите се произвеждат в различни версии на номинален ток, а именно 5A, 10A, 16A и 21A. По-високият ток не е непременно правилният избор; от първостепенно значение е превключвателят да отговаря на напрежението на приложението, вида на натоварването, измерванията, типа на терминала и стандартите.

Когато разглеждате микропревключвател, оценен на 5 A при 125 V и 250 V, с други модели, оценени на 10 A, 16 A и 21 A, трябва да сравните всички спецификации, вместо да гледате само рейтинга. Превключвателят с по-висок рейтинг може да се различава от моделите с по-нисък рейтинг по конструктивни характеристики като монтажни отвори, ход на задвижващия механизъм, позиция на клемата и размери на контакта.

Съображения за натоварване и безопасност

Преди да свържете товара, е необходимо да идентифицирате не само нормалния ток, но и пусковия или стартовия ток. Съпротивителните натоварвания обикновено се справят много по-лесно от индуктивните или капацитивните натоварвания. Двигателите и соленоидите могат да генерират искри, които могат да повредят контактите, въпреки че нормалният ток е под 5 A.

При основните приложения трябва да се използва подходяща изолация, защита от претоварване, механична защита и заграждение. Правилното инсталиране на превключвателя обикновено трябва да се извършва така, че да прекъсва проводящия проводник, както е посочено в конструкцията на оборудването и местните електрически разпоредби.

Преди инсталация или тестване в това отношение, изключете захранването. Окабеляването на мрежовото напрежение трябва да бъде завършено или проверено от квалифициран специалист.

Съвети за монтаж и монтаж

Винаги проверявайте размерите на корпуса, разстоянието между монтажните отвори, височината на задвижващия механизъм, типа на клемата и работната позиция, преди да поръчате. Превключватели, които изглеждат подобни, не са непременно взаимозаменяеми.

Задвижващият механизъм трябва да бъде натиснат в правилната посока и не трябва да се използва като твърд механичен ограничител, освен ако не е указано друго от производителя. Трябва да се избягват прекомерен удар, страничен натиск, влажност, влага и вибрации.

Има различни видове често използвани терминали; те включват клеми за запояване, клеми за бързо свързване, щифтове за печатни платки и клеми за кабели. Стилът може да бъде избран въз основа на използваната техника на сглобяване и наличието на пространство.

Как да изберем правилния модел

Използвайте този контролен списък преди покупка:

• Потвърдете AC или DC напрежение и действителния ток на натоварване.
• Определете дали товарът е резистивен, индуктивен, капацитивен, двигател или лампа.
• Изберете SPDT, SPST-NO или SPST-NC според веригата.
• Изберете необходимата работна сила и стил на задвижването.
• Сравнете монтажните размери и позициите на клемите.
• Проверете работната температура, уплътнението, електрическия живот и одобренията.
• Поискайте официалния лист с данни за точния номер на частта.

ЧЗВ: Чувствителен микропревключвател SPDT 5A 125/250VAC

Какво представлява чувствителен микропревключвател SPDT 5A 125/250VAC?

Превключвателят е устройство с ниска сила и моментално действие с общ терминал и двойни изходи. Неговият максимален ток е 5A, когато работи при контролирани условия.

Мога ли да го използвам за 250VDC?

Не, въпреки че маркировката за 125/250 VAC представлява AC рейтинг, тя не дава оценка за DC напрежение. Винаги търсете превключвател с посочено постоянно напрежение и ток.

Каква е разликата между NO и NC?

Нормално отвореният превключвател позволява електричеството да тече, когато нищо не е натиснато върху превключвателя, докато нормално затвореният превключвател позволява електричество да тече, когато задвижващият механизъм е натиснат.

Може ли микропревключвател 5A да управлява мотор?

Въпреки че токът на двигателя е под 5A, превключвателят може да не работи правилно. Идентифицирайте стартовия ток и индуктивната дъга, които могат да надхвърлят капацитета на превключвателя. Оценете капацитета на натоварване на двигателя или използвайте реле или контактор.

Мога ли да заменя превключвател 5A с модел 16A или 21A?

Това е само ако замяната има същия размер по отношение на размери, движение на задвижващия механизъм, разположение на клемите, разположение на контактите, номинално напрежение и сертификация. По-голямата мощност сама по себе си не е достатъчна.

Колко време издържа един микропревключвател?

Животът на продукта се определя от натоварването, честотата на съобщенията, подравняването, околната среда и качеството на монтажа. Механичният и електрическият живот са различни термини; следователно спецификациите за електрически живот трябва да се следват съответно по отношение на действителния товар.

В заключение,Микропревключвател 5a 125 250vе жизнеспособна опция за малки по размер системи за управление на променлив ток и позициониране, ако натоварването и механичните параметри са подходящи. Проверете спецификациите, изберете правилните клеми и задвижващ механизъм за SPDT и прибягвайте до използване на реле или решение за тежък режим за устройства със значителен пусков ток или за взискателни електромеханични приложения.
