Светещ клавишен превключвател: видове, окабеляване и ръководство за закупуване

Осветеният превключвател служи като вид превключвател за включване/изключване, който е вграден с LED или неонова светлина, което показва дали превключвателят е в позиция за включване/включване или не. Благодарение на своя индикатор, навигационният превключвател се вижда ясно дори на тъмно или в разхвърляни контролни панели. Осветените накланящи се превключватели са намерили своята полезност в много приложения в автомобили, лодки, RV, велосипеди, домакински уреди, индустриални машини, електрически системи за управление и др.

Възможно е да се използват осветени клавишни превключватели както във вериги с ниско напрежение, така и в сектори с високо напрежение. Човек може да срещне 12V превключватели, които се използват в автомобилни приложения, както и 120V AC превключватели за използване в домовете и индустрията. При избора на подходящия тип трябва да се установят напрежението на системата, номиналният ток, типът на натоварването, разположението на клемите, размерът на превключвателя и областта на инсталиране.

Какво е aСветещ навигационен превключвател?

Превключвателят е направен от aлюлеещ се механизъм, който може да активира електрическа верига. Превключвателят се натиска във включено положение и захранването се свързва към захранваното оборудване. Освен това превключвателят има вграден светодиод или неон, за да покаже, че захранването е включено.

Превключвателят може да показва дали получава захранване, дали е включен или има друга работеща верига, в зависимост от дизайна и настройката на устройството. Има няколко различни начина за свързване на превключвателя в зависимост от типа. Въпреки това, не забравяйте да се консултирате с инструкциите за окабеляване и маркерите от производителя, преди да започнете инсталацията.

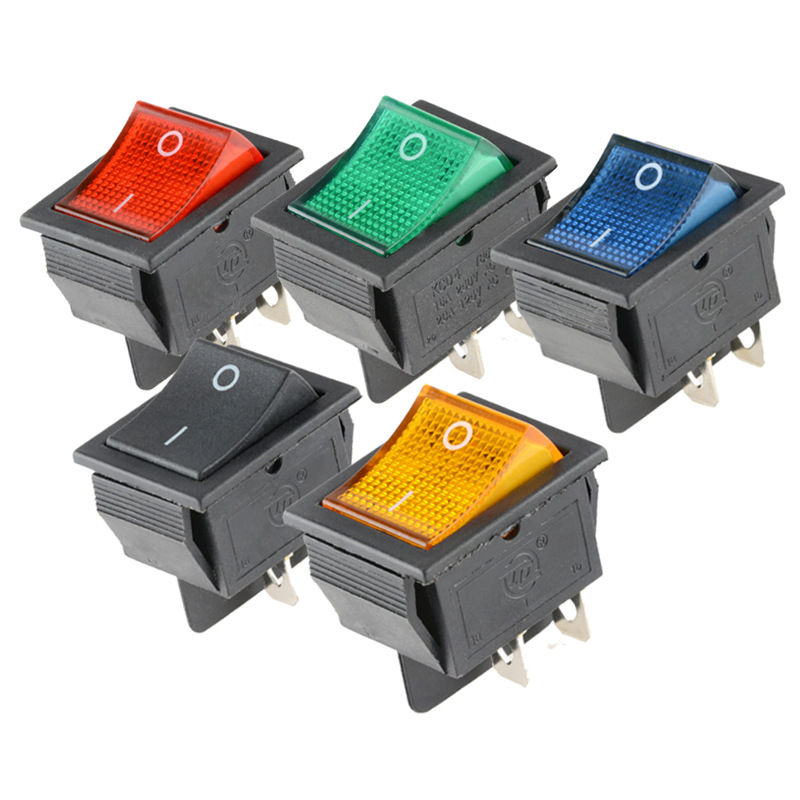

Често срещани типове светещи клавишни бутони

Клавишни превключватели с два извода

Превключвателят с два извода е проектиран да работи в прост режим на включване и изключване. Най-общо казано, този тип превключващо устройство се свързва както с товара, така и с електрическите захранващи вериги и може да запали светодиода, когато е под напрежение. Някои видове светодиоди се влияят от полярността, така че връзките трябва да се извършват, както е описано по-долу.

Рокерни превключватели с три клеми

Трите терминални конструкции се характеризират с възможност за въвеждане на електрическа енергия, превключваеми сигнали и връзка за заземяване. Като следствие от наличието на отделен терминал за заземяване, разглежданият индикатор може да работи без проблеми. Този тип дизайн често се използва в автомобили и лодки.

Рокерни превключватели с четири и пет извода

4 и 5 клемни превключватели могат да осигурят независимо осветление, двуполюсно превключване или множество изходи. Те са подходящи за по-сложни контролни глави, въпреки че правилното окабеляване зависи от вътрешната конфигурация на веригата. Следователно трябва да се следва дадената диаграма, вместо да се опростява процеса на окабеляване чрез стандартни клемни места.

SPST, SPDT и DPDT конфигурации

Превключвателят SPST има способността да завършва само една единствена верига и да я превключва само от включено към изключено. SPDT превключвателите включват един вход и работят на два изхода. DPDT превключвателите работят на две вериги и могат да избират входове или да обръщат поляритета. Превключвателят SPST е най-често срещаната форма на превключвател, използван за типични приложения, като включване на лампа.

Какво е aСветещ навигационен превключвател12V Използва се за?

12-волтов превключвател с осветление е предназначен за използване в електрически вериги с 12-волтово захранване с постоянен ток (DC). Типичните приложения включват:

• Автомобилно и мотоциклетно осветление
• LED светлинни ленти и работни светлини
• Вентилатори за охлаждане и водни помпи
• Аксесоари за лодки и каравани
• Оборудване на арматурно табло и контролен панел
• Електрически системи, захранвани от батерии

Стандартът 12V не определя горната граница на тока за превключвателя. Може да се каже например, че превключвател може да работи на 12V мощност при ток от 20A. Въпреки това, по време на стартиране някои машини като двигатели и помпи може да черпят повече ток. За тази цел трябва да се използват подходящи релета за управление на високи токове или индуктивни товари.

Как да изберете правилния светещ навигационен превключвател

Проверете номиналното напрежение и ток

Изберете превключвател, който ще работи правилно с напрежението и тока на веригата. Например превключвател с номинално напрежение 12 V DC не трябва да се използва за верига с напрежение 120 V или 230 V AC. В допълнение към нормалния работен ток трябва да се вземе предвид и началният или пусковият ток на товара.

Помислете за вида на натоварването

Електрическите двигатели, помпите, нагревателните устройства, електрическите крушки и LED драйверите налагат различни натоварвания върху превключвателите. Оценките, които отчитат само резистивни натоварвания, може да не се прилагат за индуктивни натоварвания като електрически двигатели. Изборът на превключватели трябва да бъде направен според натоварванията, които трябва да поемат.

Потвърдете монтажните размери

Преди да поръчате, уверете се, че сте проверили измерването на изреза на панела, както и дебелината на панела, позицията на фиксатора и разстоянията зад панела. Превключвател може да влезе в изреза отпред, но все още може да се сблъска с други части и окабеляване.

Прегледайте спецификациите на индикатора

Консумацията на енергия на LED индикаторите е много ниска, така че те обикновено се използват в 12V системи. Уверете се, че светодиодът съдържа вътрешен резистор и проверете дали има поляритет. Използването на превключвател с различно напрежение може да доведе до неправилна ориентация на индикатора.

Помислете за опазване на околната среда

Трябва да изберем превключватели, които имат способността да издържат на влага и да предотвратяват ръжда, в случай че ще се използват на открито, на закрито, в морска среда или в среда с прах и вибрации.

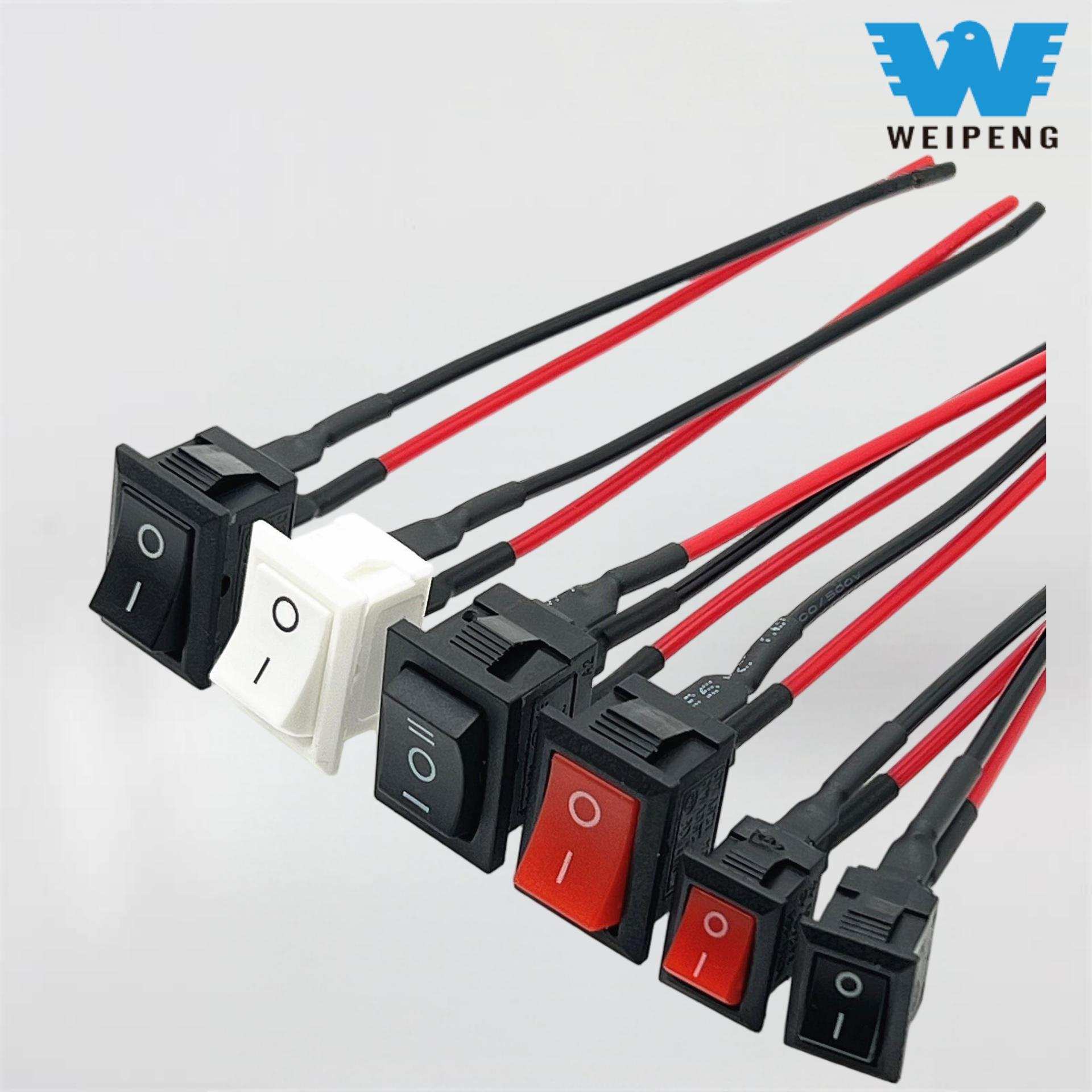

Как свързвате светещ превключвател?

Окабеляването на светещ превключвател включва идентифициране на спецификациите на конкретния превключвател, включително неговия брой клеми и оформление. Винаги прекъсвайте електрозахранването преди да започнете работа и идентифицирайте точно всяка от клемите. Свързването към електрическата мрежа трябва да се извършва само от квалифицирани техници.

Типично тритерминално 12V окабеляване

Положително захранване с предпазител -> Захранващ или входен терминал
Комутиран изход -> положителна клема на товара
Отрицателен полюс на системата -> Заземителен извод и отрицателен полюс за натоварване

Електричеството трябва да е налично за товара веднага щом превключвателят е включен, което показва, че индикаторът е включен. Предпазителят трябва да бъде монтиран точно до захранването, т.е. батерията. Стойността на предпазителя също трябва да съответства на вида на проводника и спецификацията на веригата.

Типично окабеляване с две клеми

Положително захранване -> Превключвател клема 1
Клема 2 на превключвател -> положителен товар
Отрицателно натоварване -> Отрицателно за системата

Когато превключвателят включва чувствителен към полярността светодиод, важно е да свържете правилно положителните и отрицателните проводници. В случай, че проводниците са обърнати, светодиодът няма да се включи, въпреки факта, че превключвателят ще работи правилно.

Окабеляване и съображения за безопасност

Използвайте проводник с подходящ номинален ток и използвайте изолирани клеми, както и термосвиваеми тръби, за да гарантирате, че всички връзки са безопасни. Не прокарвайте проводници близо до остри ъгли, източници на висока топлина или зони, които могат да създадат движение. За превозни средства проверете дали кабелният сноп не е изложен на вибрации и износване. За морското окабеляване се уверете, че конекторите, както и използваните проводници са без корозия.

Светещият превключвател не действа като заместител на прекъсвач, правилното заземяване или предпазител. Ако превключвателят стане твърде горещ, стопи се, обезцвети, искри или излъчи миризма на изгоряло, той трябва да бъде изключен, тъй като това може да е индикация за електрическа повреда, като прекомерен ток, хлабава връзка, дефектни контакти или проводници, твърде тънки, за да се справят с товара.

ЧестиСветещ навигационен превключвателпроблеми

Индикаторът не свети

Някои често срещани причини са обръщане на полярността, липса на заземителна връзка, грешка при идентифициране на клеми или използване на индикатор, предназначен за различно напрежение. Правилно сравнете работата по монтажа с електрическата схема на производителя и проверете дали има напрежение на правилните клеми.

Зареждането работи, но индикаторът не

Дори ако контактите на превключвателя са добре проведени, също толкова важно е да проверите дали устройството има отделно заземяване или захранване. Също така проверете дали устройството има източник на светлина, който функционира отделно от другите.

Индикаторът остава включен, когато превключвателят е изключен

Някои модели превключватели работят по начин, по който светят, когато на входа им има захранване. Това поведение може да е нормално за това конкретно устройство. Преди да смените превключвателя, не забравяйте да проверите веригата на индикатора на превключвателя.

Индикаторът мига или превключвателят става горещ

Проблеми като разхлабени връзки, спад на напрежението, висок поток на ток или неподходящи товари могат да причинят трептене и прегряване. Това трябва да се проучи, като се изключи веригата и се провери номиналната стойност на превключвателя, размера на проводника и как устройството е свързано и заредено. Ако е необходимо, може да се наложи използването на реле за двигателя, помпите или други товари, които черпят големи токове.

Често задавани въпроси

Светещият превключвател изисква ли заземяващ проводник?

Не винаги ситуацията е такава. При двуполюсните видове измервателни уреди те свързват своя индикатор вътрешно, което означава, че не е необходимо отделно заземяване. Моделите с три терминала винаги трябва да имат собствена точка на заземяване. Винаги проверявайте съответните терминали и спецификациите на продуктите.

Може ли 12V осветен превключвател да управлява LED светлини?

Твърдението е валидно, тъй като превключвателят има рейтинг, който съответства на напрежението на системата, номиналния работен ток и стартовия ток на LED драйвера. Може да е необходимо реле, когато използвате по-големи LED ленти или няколко тела.

Може ли 12V превключвател да се използва с домакинско захранване?

Не, превключвател, предназначен за 12V DC, не може да се използва нито с 120V, нито с 230V AC. Превключвателят за променлив ток трябва да бъде оценен за променливотоково напрежение, ток, видове товари и приложими стандарти за безопасност за битово електричество.

Защо моят LED навигационен превключвател свети слабо, когато е изключен?

Малък ток на утечка от gizmo или натоварването във веригата произвежда слаба светлина. Понякога вместо това разположение може да се прибегне до използване на различен превключвател или реле или устройство от страната на товара.

Как мога да тествам превключвател?

За да тествате неговата непрекъснатост, превключвателят трябва да бъде изваден от източника на захранване и мултицетът да бъде поставен в режим на непрекъснатост. Работата на превключвателя трябва да бъде такава, че да има отворен и затворен отговор по време на работа. Никога не провеждайте тестове за непрекъснатост на верига под напрежение.

Подходящо осветеният превключвател има спецификации за напрежение, ток, тип товар, клеми, размер и функция, които отговарят на неговата среда. За да активирате малък 12V аксесоар, SPST ключ е подходящ избор. Ако има включени двигатели или тежко оборудване, ще има нужда от реле, а също така има нужда от предпазители и подходящи проводници в други електрически системи.
