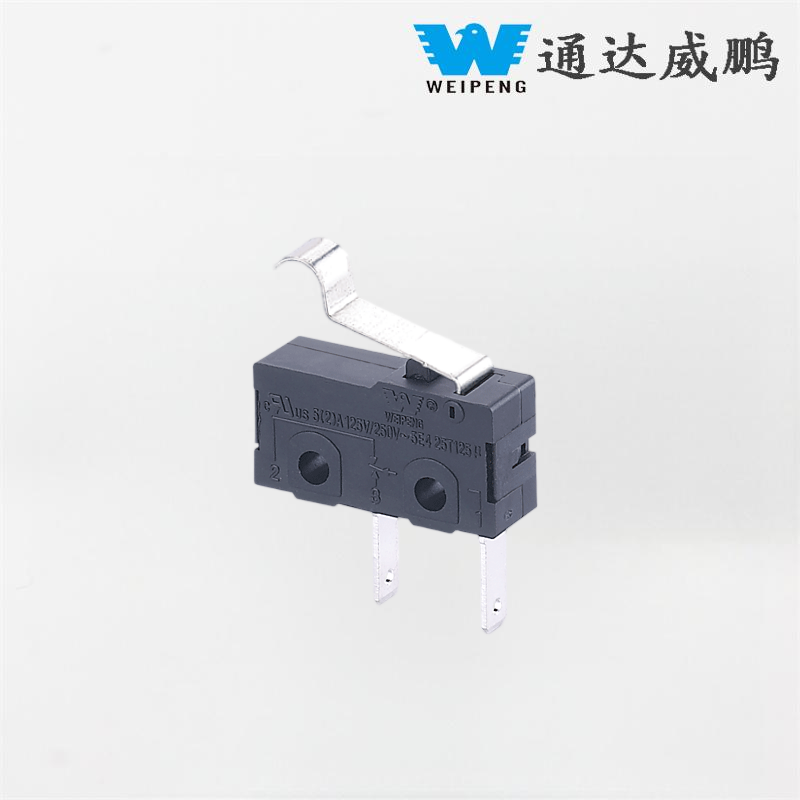

Малък прахоустойчив дву-/три-пинов микропревключвател

Малък прахоустойчив дву-пинов/три-пинов микропревключвател като представителен продукт на Tongda WEIPENG, който олицетворява интегрирането на основна стандартизация и персонализиране. Като производител и търговец на едро, основният принцип на дизайна на издръжливия превключвател за нулиране на интелигентен уред, произведен от нашата собствена фабрика, е „стабилност, надеждност и съвместимост на сценарии“. Номинална мощност: 5A 250VAC Температурен диапазон: -40°C~+125°C IP код: IP40 Размери: 19.8*10.6*6.4мм Одобрение: UL, ENEC, CSA, CE, VDE

Модел:HK-04G-LD-002

Изпратете запитване

Описание на продукта

WEIPENG® е водещаМалък прахоустойчив дву-/три-пинов микропревключвател производители, доставчици и износител.

Микро превключвателВъведение

Принцип на работа и структурни характеристики

HK-04G-L използва механизъм с бързо действие, с прецизна пружинна плоча като основна вътрешна структура.

Ключови предимства:Дори ако външната сила се приложи бавно към задвижващия лост на превключвателя, вътрешната пружинна плоча внезапно ще се преобърне в определена критична точка от движението, карайки контактите да се задействат или счупят с много висока скорост. Този механизъм значително намалява времето за образуване на дъга, ефективно защитава контактите и осигурява дълъг експлоатационен живот и висока надеждност на превключвателя.

Тип задвижващ механизъм: Серията HK-04G-L предлага различни задвижващи механизми, като най-разпространеният е типът ролков лост (като HK-04G-LZ), подходящ за откриване на движещи се части и ефективно намаляване на триенето.

Тип терминал: Има клеми за запояване за запояване и клеми за печатни платки за директно вмъкване в платки за печатни платки, които могат да бъдат избрани според вашия процес на сглобяване.

Работна среда: Избягвайте да нанасяте масло върху задействащата част на превключвателя, тъй като това може да привлече прах и да причини лош контакт. В среда с много прах или влажност изберете запечатан превключвател с по-висок клас на защита (като IP67).

Монтаж: Инсталирайте превключвателя върху равна повърхност и използвайте шайби, за да го закрепите равномерно, предотвратявайки деформация на корпуса, която може да повлияе на вътрешната точност на работа.

Микро превключвателПриложение

Микропревключвателите са широко използвани и надеждни в производителността, прилагани главно в:

- Домакински уреди: осветление на хладилника, ключалки на вратите на микровълновата фурна, превключватели на капака на пералната машина и таймери за тостер.

- Индустриално оборудване: тежкотоварни модели, подходящи за транспортни ленти, машини и контролни панели (прахоустойчиви и влагоустойчиви).

- Автомобилна област: чистачки на предното стъкло, индикатори за открехнати врати — способни да издържат на вибрации и екстремни температури.

- Електронни устройства: миниатюрни ключове за дистанционни управления и контролери за игри (отзивчиви и дълготрайни).

Микро превключвател Спецификация

Технически характеристики на превключвателя:
АРТИКУЛ	Технически параметър		Стойност
1	Електрическа оценка		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Контактно съпротивление		≤50mΩ Първоначална стойност
3	Изолационно съпротивление		≥100MΩ (500VDC)
4	Диелектрик Напрежение	Между несвързани клеми	500V/0.5mA/60S
		Между терминалите и металната рамка	1500V/0.5mA/60S
5	Електрически живот		≥10000 цикъла
6	Механичен живот		≥100000 цикъла
7	Работна температура		-25 ~ 125 ℃
8	Работна честота		Електрически: 15 цикъла Механични: 60 цикъла
9	Устойчивост на вибрации		Честота на вибрация: 10~55HZ; Амплитуда:1.5mm; Три посоки: 1H
10	Способност за запояване: Повече от 80% от потопената част трябва да бъдат покрити с спойка		Температура на запояване: 235±5℃ Време на потапяне: 2~3S
11	Устойчивост на топлина на спойка		Потопено запояване: 260±5℃ 5±1S Ръчно запояване: 300±5℃ 2~3S
12	Одобрения за безопасност		UL、CSA、VDE、ENEC、CE
13	Условия на теста		Температура на околната среда: 20±5℃ Относителна влажност: 65±5%RH Въздушно налягане: 86~106KPa
