Рокер Превключвател Вкл. Изкл. Позиция: Пълното ръководство за начинаещи и експерти

Разбиране навключено-изключено положение на навигационния превключвателе много важен фактор за професионалистите и любителите, занимаващи се с електрически или електронни устройства. Превключвателят се използва по различни начини на различни места, като например в домакински продукти, в табла на автомобили, в компютърно оборудване, в разклонители и във фабрики. Ако се интересувате от методите за определяне дали превключвателят работи или не, както и да се запознаете с неговата конструкция, функциониране и повреда, тогава определено ще намерите отговорите в това ръководство.

Какво е накланящ се превключвател?

A rocker switch is an electrical switch that rocks when pressed, rather than moving vertically. The rocking also either completes or breaks the circuit and controls electric current. Рокерните превключватели станаха популярни сред инженерите. Те са здрави, лесни за използване и надеждни. Има много видове накланящи се превключватели по отношение на дизайн, форми и размери, но основната им роля остава същата: да включват и изключват надеждно.

Идентифициране на позицията за включване и изключване на превключвателя

След като се присъедините към света на превключвателите, един от първите въпроси, които идват на ум, е: Как човек да разбере дали превключвателят е включен или изключен? Индустрията опрости задачата, като предложи някои общи показатели. Намерете международни символи, отпечатани отпред на превключвателя или щамповани върху него.

I= ВКЛ
O= ИЗКЛ

Преместването на превключвателя по посока на маркировката, която гласи "I", ще завърши въпросната електрическа верига и ще включи устройството. Ако превключвателят се завърти по посока на маркировката "O", връзката се прекъсва и устройството спира да работи. Благодарение на такива прости знаци може да се гарантира безопасността. В някои ситуации може да се използват цветови стойности, като се чете червен цвят за „ON“ и черен или бял цвят за „OFF“.

Общи конфигурации на превключватели

Клавиерните превключватели се предлагат в множество конфигурации: еднополюсен единичен ход (SPST), двуполюсен единичен ход (DPST), еднополюсен двойно хвърляне (SPDT) и двуполюсен двойно хвърляне (DPDT). Избраната конфигурация показва колко вериги може да работи превключвателят. Освен това разкрива дали превключвателят може да изпълнява функцията си в много позиции.

Стандартно функцията за включване и изключване се отнася за дизайна SPST, при който единият край включва източника на захранване (ON), а другият край го изключва (OFF). However, types of DPDT or SPDT switches can include more positions for switching direction or making different connections in the circuit. Being aware of the design of your rocker switch helps in connecting and using it correctly.

Приложения на клавишните превключватели и техните позиции за включване/изключване

Благодарение на своя удобен дизайн и простота на използване, клавишните превключватели се намират в много устройства. Ето основните приложения, при които правилното идентифициране на включено и изключено положение е важно:

Домакински уреди: В случай на кафемашини, охладители за вода, аспиратори и вентилатори, навигационните превключватели са предпочитани поради лесната им употреба.
Автомобили: Позицията на превключвателя е всичко, когато става въпрос за управление на таблото, прозорците, регулиране и осветление.
Индустриален: Тежките машини винаги са разчитали на ясно маркирани и надеждни превключвания.
Електроника и компютри: От само себе си се разбира, че електрическите ленти, дисплеите и шаситата използват навигационни превключватели, за да избегнат всякакви проблеми със захранването и управлението.

Разбирането на информацията за навигационния превключвател е от решаващо значение за плавната и безопасна работа на устройствата, както илюстрират дадените примери. Физическата позиция, както и разбирането на значението на символите помагат за предотвратяване на неволно стартиране и/или спиране на устройства, което може да доведе до щети или наранявания.

Визуални и физически знаци за включено-изключено положение

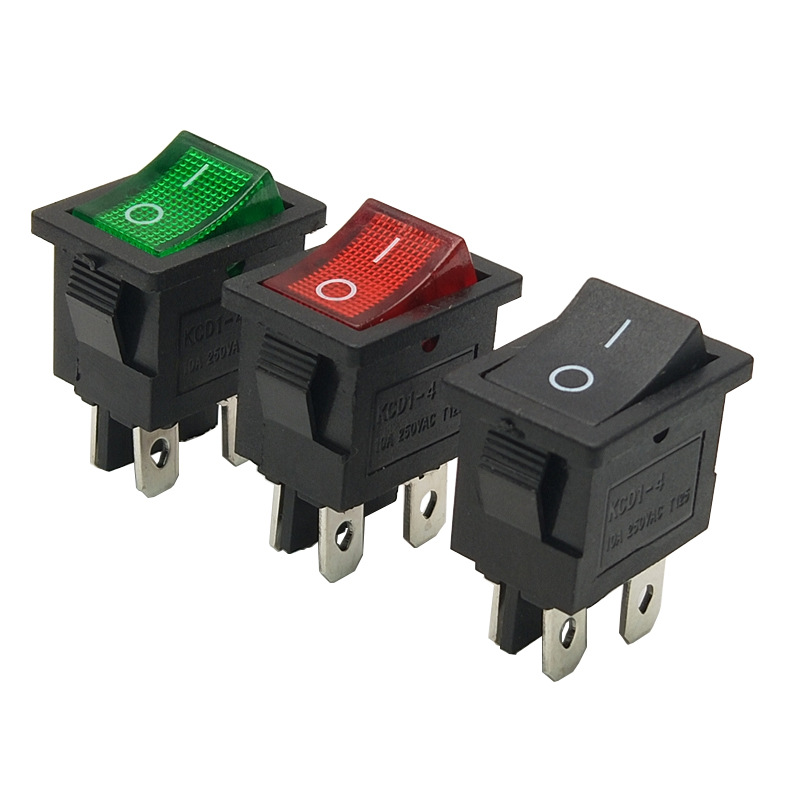

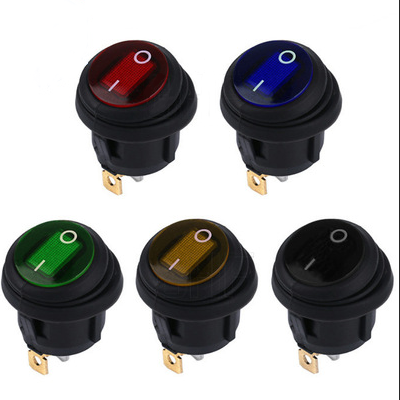

Освен основните символи „I“ и „O“, навигационните превключватели могат също да включват различни визуални и тактилни сигнали, така че потребителите да могат бързо да разберат състоянието му. Some switches have illuminated marks where a neon bulb or an LED is switched on when the switch itself is switched on. Освен това има превключватели с тактилни индикатори, които могат да имат грапав ръб или двойна куха повърхност, за да позволят усещане за включените и изключените страни

The physical characteristics of the switch also provide valuable information. В повечето случаи настройката “ON” включва преместване на превключвателя към оператора, докато позицията “OFF” означава завъртане на превключвателя в обратна посока. При устройства, монтирани на панели, може да има опция за поддържане на стандартизирано разположение на превключвателя, така че „ON“ да е разположено в горната част или близо до потребителя, съгласно определени разпоредби.

Как да инсталирате и окабелите превключвател за правилна функция за включване и изключване

Правилната настройка на навигационния превключвател гарантира желаната работа на включеното и изключеното състояние на превключвателя. Процесът е както следва:

Стъпка 1: Идентифицирайте типа превключвател
За да разберете кой превключвател използвате, определете дали е SPST, DPST, SPDT или DPDT превключвател, защото той ще определи вашите кабелни връзки.
Стъпка 2: Намерете символите „I“ и „O“.
Когато поставяте превключвателя в стойката, уверете се, че „I“ е обърнат към подходящата страна.
Стъпка 3: Свържете терминалите
Окабеляването обикновено е просто въпрос на свързване на източника на захранване към „живия“ терминал и свързване на уреда към „товарен“ терминал, както е посочено в инструкциите на вашия производител.
Стъпка 4: Изпълнете тестове на Switch
След като приключите със свързването на превключвателя, направете проверка, за да се уверите, че превключвателят включва вашето устройство чрез натискане на „I“ и че „O“ го изключва.

Инсталирането на навигационния превключвател по грешен начин може да доведе до обръщане на функцията за включване/изключване, което може да бъде объркващо, както и опасно. Ако не сте сигурни как работи инсталацията, добре е да се свържете с квалифициран електротехник и да поискате помощ за разбиране на електрическите схеми, дадени от производителя на ключа.

Съображения за безопасност с накланящи се превключватели

Безопасността е от първостепенно значение, когато става въпрос за електрическо управление. Ето няколко най-добри практики, които трябва да следвате, за да намеритеположение вкл.-изкл. на превключвателите:

Ясни маркировки: Не забравяйте ясно да маркирате превключвателите си с буквите „I“ и „O“ или използвайте стикери, ако е необходимо. Съгласуваност: Когато инсталирате превключватели, уверете се, че ориентацията за включване/изключване съответства на начина, по който е инсталиран на други устройства или панели. Избягвайте случайно превключване: Избягвайте да използвате превключватели, които нямат предпазители, капаци или заключващи механизми, тъй като това може да бъде опасно в промишлени и пренаселени работни места. Периодично обслужване: Редовно проверявайте превключвателите за признаци на износване, избледнели маркировки или всякакви други дефектни елементи, които могат да причинят неизправности.

Като прилагате тези мерки за безопасност, вие гарантирате, че не само вие, но и други ще можете да определите позицията на превключвателя за включване/изключване и ще избегнете всякакви възможни електрически проблеми.

Често задавани въпроси

Как да разберете дали превключвателят е във включено или изключено положение?The majority of rocker switches employ common graphic signals: “I” indicates that the actuator is performing an ON function, while “O” indicates that it is performing an OFF function. Страната "I" е тази, която прави веригата пълна, докато страната "O" я изключва. В случаите, когато не се предоставят сигнали, вижте ръководството на производителя. In addition, sometimes the switches may be lit up when in ON position or positioned in such a way that the side pushed towards the user is in ON position. Може също да се извърши прост тест, проведен чрез превключване на превключвателите, за определяне на неговата позиция.

Всички навигационни превключватели светят ли, когато са включени?Осветлението не съществува във всички накланящи се превключватели. Докато осветените превключватели помагат донякъде, когато околната среда е тъмна, обикновеният превключвател може да използва само маркировка или усещане.

Мога ли сам да инсталирам накланящ се превключвател?Да, ако спазвате правилната процедура за окабеляване и стандартите за безопасност. Уверете се, че сте проверили спецификациите на превключвателя и се обърнете към схемите на свързване, за да потвърдите, че е ориентиран правилно и работи правилно.

Какво се случва, ако превключвателят е инсталиран наобратно?Ако е инсталиран неправилно, превключвателят може да работи в обратната посока - когато страната "O" е натисната, това може да доведе до включване на устройството, причинявайки объркване и създавайки опасност. Човек трябва да контролира ориентацията по правилния начин и да провери функционалността на превключвателя след инсталирането му.

Подходящи ли са превключвателите за силнотокови устройства?Има доста превключватели, които могат да работят перфектно с приложения с високо напрежение и висок ток; въпреки това винаги е препоръчително да се уверите, че оценките са достатъчни за вашето приложение. Използването на превключвател с недостатъчна мощност може да причини прекомерно генериране на топлина или неизправности.

Отстраняване на неизправности при включване/изключване на превключвателя

Въпреки че някои машини, които разполагат с накланящи се превключватели, не реагират правилно на промените в техния статус. Отстраняването на неизправности във функцията за включване и изключване на превключвателя включва изследване както на превключвателя, така и на веригата:

- Като начало проверете визуалните индикатори като символите "I"/"O" заедно със светлинните индикатори, за да установите местоположението.
- След това изключете електричеството и проверете превключвателя за износване, ръжда или механични повреди. Люлеещата се функция/част трябва да работи лесно без никаква неизправност.
- Използвайте тестер за непрекъснатост или мултицет, за да проверите дали превключвателят успешно създава верига, докато е завъртян в позиция "I" и я прекъсва, докато е в "O."
- Ако има няколко превключвателя, осигурете тяхната еднаква инсталация и съответствие със схемата на окабеляване.

Ако превключвател е спрял да функционира, може да се наложи да го смените. Когато сменяте превключватели, не забравяйте да използвате превключватели с оригиналните спецификации, доколкото е възможно, особено що се отнася до изискванията за напрежение и ток.

Алтернативи на клавишните превключватели за управление вкл.-изкл

Въпреки че накланящите се превключватели са сред най-популярните типове превключватели в наши дни, те не са единствената налична опция за функцията за включване и изключване. Други видове превключватели включват превключватели, превключватели с бутони, въртящи се превключватели и плъзгащи се превключватели. Всички тези видове превключватели притежават различни дизайни и функции. To illustrate, toggle switches have a lever mechanism that pulls the switch from one position to another while push-button switches are activated by pressing and releasing a button. Изборът на типа превключвател зависи от това какво изисква конкретното приложение по отношение на издръжливост, ергономичност или естетичен вид.

Поддръжка и подмяна на превключватели

Поддръжката на вашия превключвател е необходима, за да се гарантира неговата надеждност по отношение на позицията за включване и изключване. Бъдете внимателни, когато почиствате превключвателя, тъй като наличието на мръсотия и влага може да попречи на маркировките. Ако вашият превключвател започне да се чувства лепкав, показва признаци на неизправност или се е повредил, смяната му обикновено е правилната реакция. Замяната трябва да съответства по отношение на номиналния ток, напрежението и физическите размери. Използвайте същите методи за окабеляване и ориентация, както беше обсъдено по-рано.

Избор на най-добротоКлавиатурен превключвателза вашето приложение

Когато избирате превключвател, важно е да се уверите, че номиналните стойности на превключвателя са подходящи за електрическите нужди на устройството. Ideally, one should look for rocker switches that feature clear markings indicating the on and off operation of the switch, are made using durable materials, and are easy to operate. Ако превключвателят трябва да се използва в среда, където видимостта е от първостепенно значение, осветените превключватели са най-добрият вариант. Устройствата с голям ток трябва да използват превключватели, които имат първокласни контакти и изолация. Assess the design of the switch carefully to make sure that users are aware of whether the rocker switch is in on or off position at all times, thus avoiding any mistakes.

И така, за да обобщим, да овладеете навигационните превключватели в позиция за включване и изключване означава да разбирате символи, физически сигнали, окабеляване, употреба и безопасност. Като избирате, инсталирате и поддържате внимателно превключвателите, ще се уверите, че вашите електрически устройства са безопасни за работа. Няма значение дали сте техник, инженер, любител или просто управлявате домакински уреди; можете да използвате това ръководство, за да се справите с навигационните превключватели, както и да разрешите често срещани проблеми.
